قدرت خیلی کم:

شاید تا به حال شنیده باشید که برخی از افراد بر این باورند که قدرت خیلی کم باعث از بین رفتن اسپیکر میشود.!!!!!قدرت خیلی کم فقط باعث میشه که خروجی آمپلی فایر نیز خیلی کم شود.

در این قسمت ما شما را با تاثیرات کلیپینگ آشنا خواهیم کرد اما کاملا” مراقب باشید که ممکن است به راحتی اسپیکر شما از بین برود!!!!


نکته:

این مقاله در مورد آسیب های اسپیکر توسط گرما بحث خواهد شد.اپیکر ها میتوانند ایرادات مکانیکی نیز داشته باشند که با درایو نادرست و دادن وات بیش از حد ممکن است از بین بروند.اما ممکن است ساب با فرکانسی درایو شود که فرکانس تیون باکس از آن کمتر است.بیشترین خساراتی که دیده شده از آسیب های گرمایی بوده است.


آسیب ووفر:

زمانی که ووفر با آمپ قدرتی و وات بالا درایو میشود جریان زیادی وارد کوئل میشود.با توجه به مقاومت کوئل, مقداری ولتاژ در کوئل drop (از دست رفتن) میشود.بدین معنی که مقداری زیادی از توان در کوئل از دست میرود (به شکل گرما).زمانی که ووفر با توان سالم و خالص درایو میشود, cone (صفحه ووفر) با توجه به ولتاژ خروجی آمپلی فایر به طور منظم حرکت میکند.

برای اسپیکر هایی که پرتد هستند این حرکت های فشار هوای زیادی را بین فصله مگنت ایجاد میکند.زمانی که ووفر به طرف بیرون بسکت حرکت میکند , محفظه پشت Dust cap و در محدوده کوئل باز شده که باعث میشود هوای خنک وارد فاصله مگنت شود.

زمانی که ووفر به جهت دیگر میرود محفظه بسته شده و هوای گرم از قسمت پرت خارج میشود.حال اگر این توان کم رو حالت کلیپینگ قرار داشته باشد (سیگنال مربعی) و به مدت زیادی این حالت برقرار باشد ,کوئل آن را فرکانس سینوسی بدون کلیپ در نظر میگیرد.زمانی که خروجی آمپلی فایر کلیپ شده است , کوئل نمیتواند به اندازه واقعی حرکت داشته باشد و اون مقدار صدایی که در وات معین از آن انتظار داریم را نمیتواند اجرا کند در واقع میتوان آن را به حالتی نسبت داد که به موقع خنک نمیشود.(زمانی که اسپیکر با یک موتور خطی درایو شده ولتاژ اعمال شده به کوئل مشخص میکند که چی میزان باید از حالت فعلی حرکت داشته باشد)

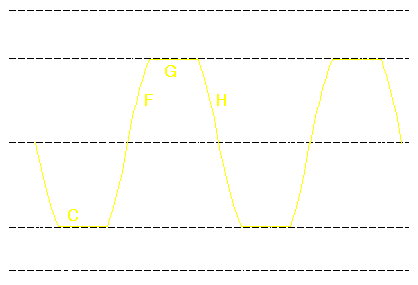

در نقاط a , b , e , f و h حالات تغییر ولتاژ است که دلیل آن حرکت کوئل در هوای خنک است.در نقاط c و g ممکن است ووفر حرکت کوچکی داشته باشد که دلیل آن هم به خاطر موقعیت قبلی کوئل است اما هیچ عمل خنک کننده ای در این نقاط انجام نخواهد شد.

توجه داشته باشید در زمانی که سیگنال در حالت کلیپ قرار دارد حالت همان سیگنال در کوئل حفظ و اجرا میشود.زمانی که حرکت کوئل کامل نیست آغازی برای تولید گرما میشود و کوئل گرمتر میشود.گرمای بیش از حد میتواند فرم اصلی کوئل را بر هم زده و تولید صدای دیستورد شده کند و یا شاید روکش کوئل ذوب شود و یا حتی ممکن است باعث چسبیده شدن و قفل شدن ووفر شود.

میزان توان اعلامی هر اسپیکر از سوی سازنده فقط توانایی تحمل همان مقدار وات خالص را دارد و اگر مقدار خیلی کمی کلیپینگ در سیگنال وجود داشته باشد مشکل خاصی بوجود نخواهد آمد.




کلیپینگ شدید (سیگنال مربعی):

برخی از افراد به دلیل نداشتن اطلاعات کافی متاسفانه جوری اسپیکر و آمپلی فایر را ستاپ میکنند صدا کاملا” دیستورد دارد و سیگنال کامل کلیپ شده است.گاهاگ به قدری وات میدهند که حتی در اون وات میتوان ۲ تا از آن اسپیکر را درایو کرد.

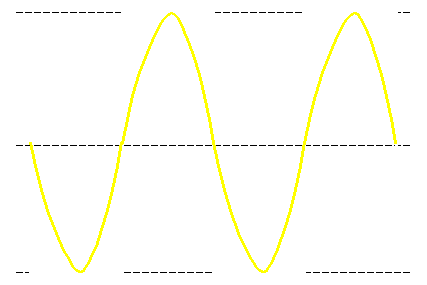

در شکل زیر سیگنال سینوسی زرد رنگ بیان گر حداکثر توان خالص آمپ است که اگر آمپلی فایر خیلی تحت فشار باشد خروجی آن به شکل سیگنال سفید رنگ خواهد بود.ولتاژ موثر سیگنال سفید حدودا” ۱٫۴۱۴ برابر سیگنال زرد رنگ است.بدین معنی که ولتاژ سیگنال سفید تقریبا” ۲ برابر سیگنال زرد رنگ است.

در واقع به این معنی است که توان ۲ برابر در حال ورود است اما میزان خنک کنندگی در حد این توان نیست (چون کوئل به اندازه ی مورد نیاز نمیتواند حرکت کند).

در اینجا ما یک آمپ ۱۰۰ واتی که خروجی آن ۱۰۰ وات کلیپ شده است را با یک آمپ با خروجی ۲۰۰ واتی مورد بررسی قرار دادیم.




نکته:

ولتاژ RMS سیگنال سینوسی خالص برابر است با ولتاژ پیک ضربدر ۰٫۷۰۷٫ولتاژ خالص سیگنال مربعی برابر با ولتاژ پیک است.برای دو سگنال فوق ولتاژ RMS سیگنال مربعی ۱٫۴۱۴ برابری سیگنال سینوسی است.اگر برای مثال در نظر بگیریم که آمپ ۱۰۰ واتی توانایی تولید سیگنال سینوسی با ۲۰ ولت را دارد میتوانیم ببینیم که مقدار کلیپ شده دو برابر مقدار خال است.

محاسبه سیگنال خالص:
P=E^2/R

(برای اسپیکر ۴ اهمی)

P=20^/4

P=400/4

P=100 watt RMS

محاسبه سیگنال مربعی:
P=28.28^2/4

P=800/4

P=200 watt RMS

در جدول زیر یک اسپیکر با ۳ فرکانس مختلف در حالت کلیپ کامل درایو شده

اطلاعات موجود در این جدول به دلیل دارا بودن کد table و عدم پشتیبانی در اینجا قرار نگرفت



نکته:

اگر اسپیکر شما توانایی تحمل زیاد تر ار توان آمپلی فایر را دارد حتی در حالت کلیپ کامل هیچ آسیبی به آن نمیرسد

اگر اسپیکر شما توان تحملش به اندازه آمپلی فایر تان باشد اگر مدتی به آن کلیپ برسد بدون شک آسیب خواهد دید.


آسیب تویتر:

فاکتور های وجود دارد که بیانگر آن است که وات کلیپ میتواند به تویتر آسیب برساند یا خیر.اگر تویتربدون کراس اور به آمپ متصل باشد و امپلی فایر در حالت کلیپ باشد کوئل تویتر به حالت بهم خوردگی کوچک سیگنال میرود.هرچه این عمل بیشتر تکرار شود گرمای زیادی به کوئل میرسد.



اگر تویتر با کراس اور پسیو متصل باشد تاثیر کلیپ بر روی تویتر به شدت کم خواهد بود.این سیگنال کلیپ زمانی که از کراس عبور میکند به حالت صدای دیستورد وارد تویتر میشود.زمانی که آمپ به کلیپ میرود از خود هارمونیکی تولید میکند به شبیه فرکانس بالا هستند که از فرکانس عبوری فرکانس بالایکراس عبور کرده و تویتر میرسد.

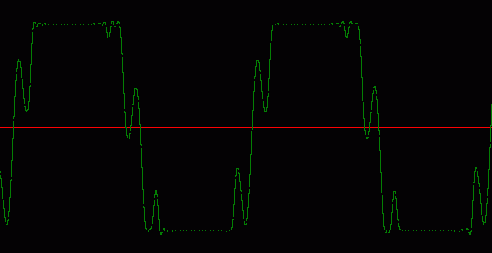

شکل زیر نمایشگر سیگنال کلیپ بعد از عبور از کراس است.

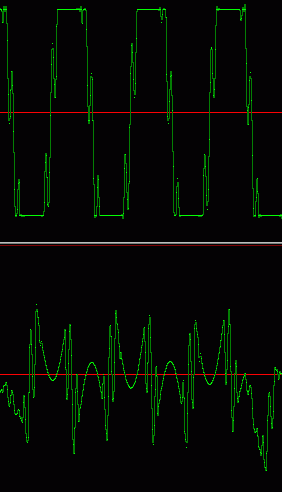

دیاگرام زیر هر دو سیگنال را نشان میدهد.توان میانگین شکل بالایی تقرایبا ۱۰ db بیشتر از زمانی است که تویتر مستقیما” به آمپ متصل شده است.




محافظ تویتر:

افرادی هستند که بدون توجه به اینکه صدای تویتر در حالت دیستورد قرار دارد از آن استفاده میکنند.این افراد نیاز به محافظ تویتر دارند.کارخانه های سازنده معمولا” از یک لامپ برای محدود کردن جریان عبوری از کوئل استفاده میکنند.این لامپ توان جاری را کاهش میدهد اما فیلمان لامپ گرم میشود که باعث کاهش مقاومت آن میشود.

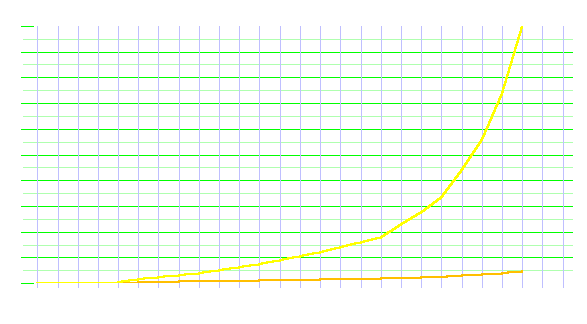

شکل پایین نشان میدهد که چگونه این عمل انجام میشود.

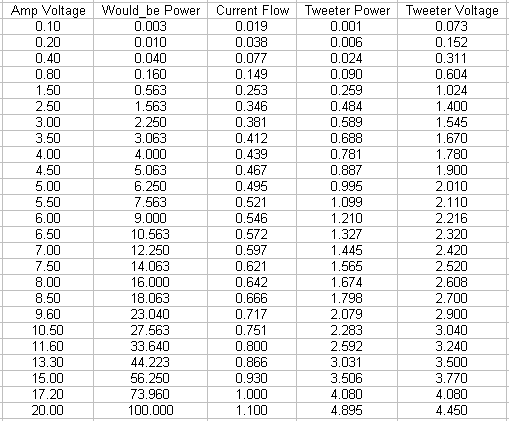

اطلاعات زیر شامل:

ولتاژ تولیدی توسط آمپی فایر در ترمینال اسپیکر

توانی که ولتاژ بالا میتواند در بار ۴ اهم در شرایط تست تولید کند. (لامپ بای پس شده)

جریان عبوری از بار در حالت وجود لامپ

میزان دقیق توان درایو شده بار

ولتاژ عبوری از بار



توجه داشته باشید که اگر ولوم یونیت شما تا ۳۵ بود دلیل بر این نیست که اگر آن را روی ۳۴ گذاشتید خبری از کلیپ نیست.یا حتی اگر روی ۲۵ بگذارید مشکلی نیست.همه موارد به تنظیمات هد یونیت, موزیک و تنظیمات گین آمپلی فایر دارد.پس همیشه گوش خود را به کوچیک ترین دیستورشن حساس کنید.



تست تونالیته کلیپ:

در پایین دو فایل ۱۰۰ هرتز و ۱ کیلو هرتز برای تست قرار داده شده.این فایل ها یک صدای سالم به مدت یک ثانیه پخش میکند و یک ثانیه صدای کلیپ و چندین بار اینعمل تکرار میشود.

قبل از اجرای این فایل ها صدا را بر روی کمترین حالت بگذارید


1 کیلو هرتز 100 هرتز


موزیک کلیپ:

در پایین یک موزیک در قالب MP3 قرار دارد.کانال سمت چپ به طور مکرر کلیپ میکند در صورتی که کانال سمت راست صدای سالمی دارد.در پایین شکل مدل شده این سیگنال قرار دارد.
